ARIS SPELEOTOPO
(Topographie / Dessin Vectoriel) Windows
🧭 SpéléoTopo : La Topographie Intuitive
SpéléoTopo est un éditeur de dessin spéléologique conçu comme une alternative simple à Therion. Il combine la rigueur des données topo avec la souplesse du dessin assisté.
🏛️ Architecture et Philosophie du Projet
SpéléoTopo sépare la donnée topographique brute de l'habillage cartographique.
Données Sources : L'import se fait exclusivement via le format .trox (VisualTopo XML). Le logiciel calcule alors les stations, les visées et intègre la déclinaison magnétique sans modifier les azimuts d'origine.
Format .stopo : C'est le fichier "projet" (JSON) qui stocke tout votre travail de dessin : métadonnées de la cavité, coordonnées (UTM WGS84, etc.), unités, scraps et symboles.
Accessibilité : Contrairement à Therion, l'interface privilégie le mode "tout à la souris" pour le dessin et le placement d'objets.

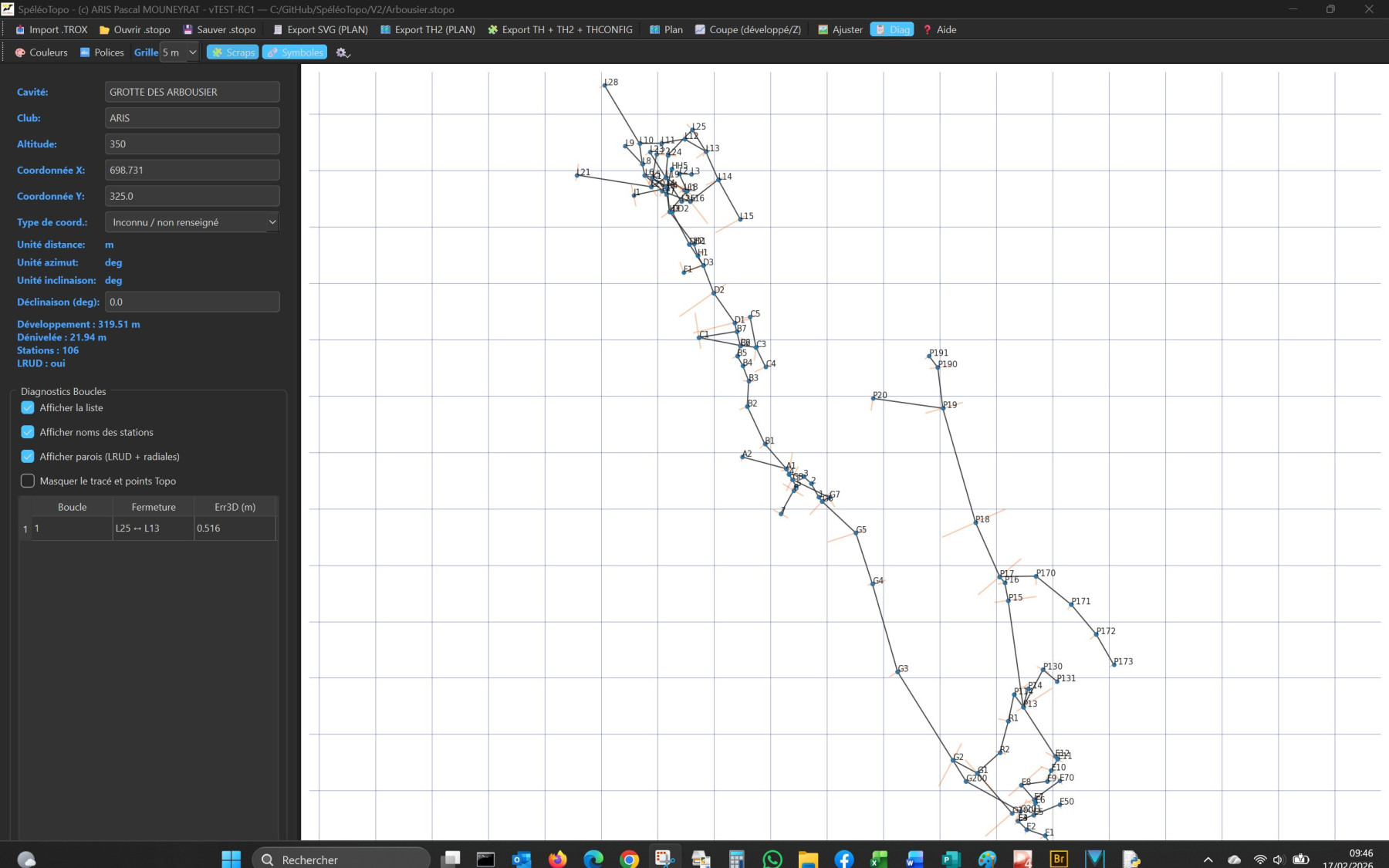

🗺️ Systèmes de Visualisation et Parois
Le logiciel génère deux vues dynamiques indispensables pour le spéléologue :
Vue PLAN : Affiche les parois latérales (Gauche/Droite) et les radiales projetées horizontalement.
Vue COUPE DÉVELOPPÉE : Représente le chaînage développé en abscisse et l'altitude (Z) en ordonnée, incluant les parois Haut/Bas.
Précision : Les parois (GDHB) et les radiales servent de "touches" de vérité terrain ; elles ne créent pas de continuité topo mais guident le dessinateur.
✍️ Édition Cartographique et Magnétisme
L'outil Scraps permet de dessiner les contours de galeries (wall), les détails ou l'eau.
Mode Édition : Vous pouvez manipuler chaque sommet, en ajouter via un menu contextuel (clic droit) ou inverser le tracé.
L'Aimant (Snapping) : Pour garantir la rigueur, les sommets peuvent être aimantés sur les mesures réelles (LRUD et radiales) avec une tolérance réglable en mètres.
Symboles : L'insertion d'annotations (marron par défaut) se fait par simple clic, avec une gestion de la rotation par la touche <kbd>R</kbd>.
📤 Diagnostics et Finalité des Travaux
Le logiciel intègre un module de Diagnostics pour visualiser les boucles, les noms de stations et les erreurs de fermeture.

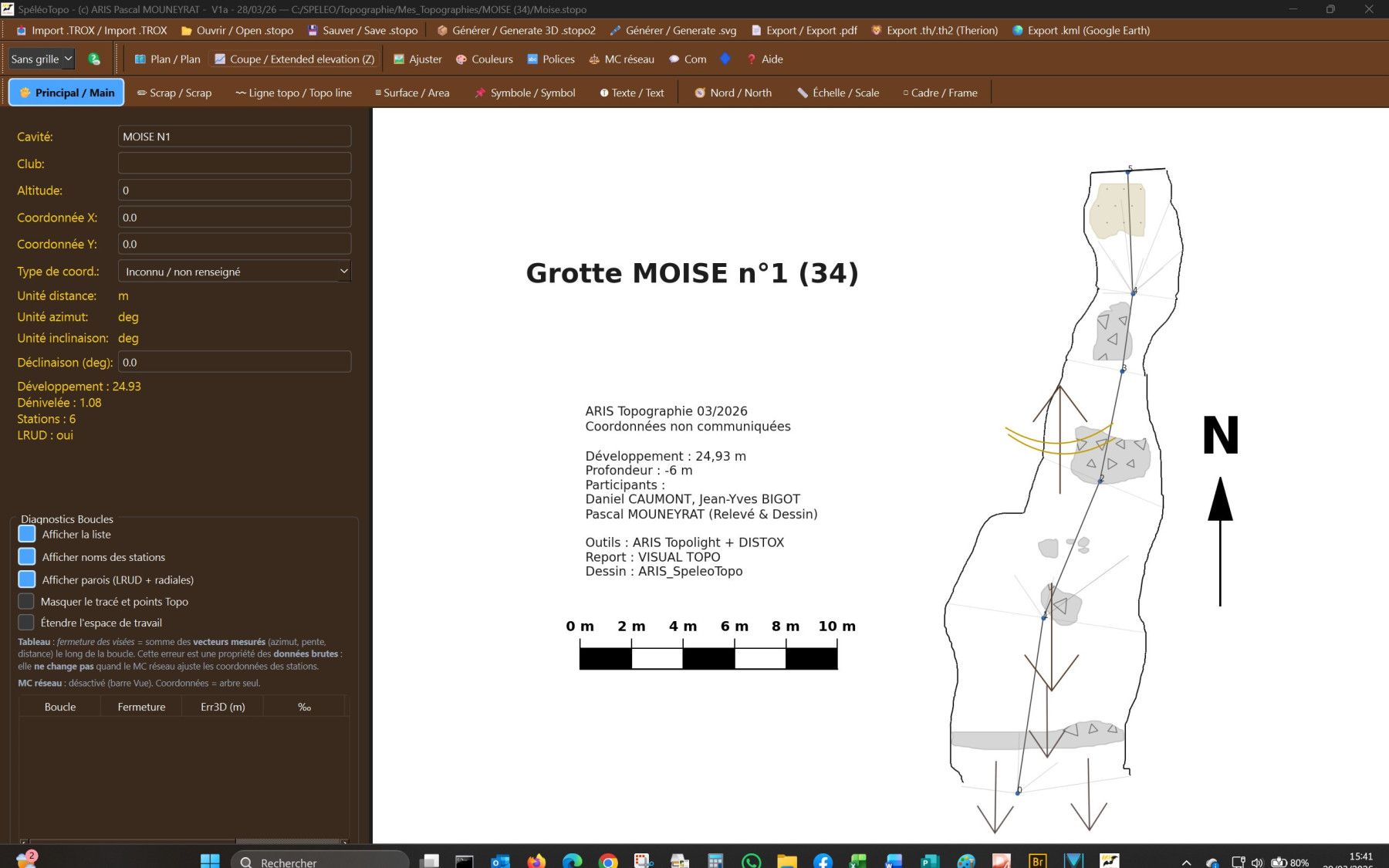

Export Vectoriel : Génération de fichiers SVG ou PDF incluant cartouche, légende et échelle.
Interopérabilité : SpéléoTopo permet l'export vers Therion (.th, .th2, .thconfig), assurant que votre travail reste compatible avec les standards de publication professionnels
Téléchargement de la docummentation
Téléchargement de SPELEOTOPO-TESTRC1
Informations : Fonctionne sur W10 ou W11 en 64 bits
Lors du premier lancement il faut être en ADMIN , Click droit executer en administrateur...
Note de version : TEST RC1 Le logiciel à été complilé, toutes les fonctons n'ont pas été testé..
